SOC

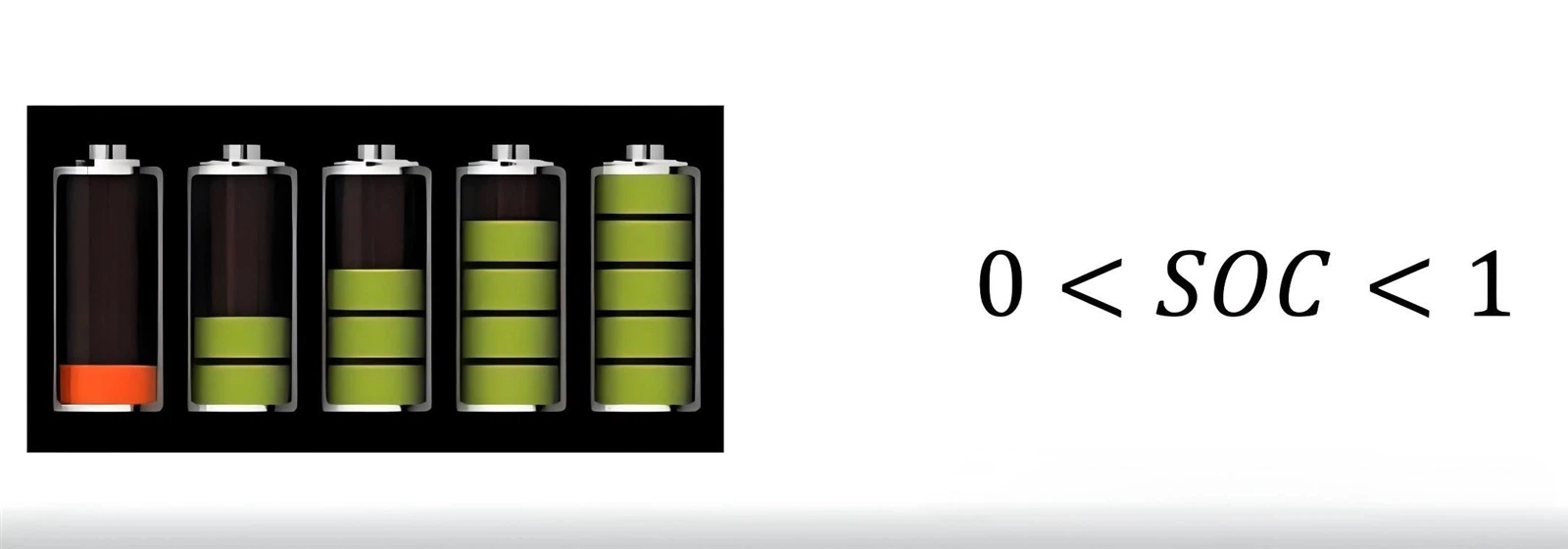

Il SOC, noto anche come Stato di carica, si riferisce allo stato di carica o alla carica rimanente di una batteria. Rappresenta il rapporto tra la capacità scaricabile rimanente della batteria dopo un periodo di utilizzo o di conservazione a lungo termine e il suo stato completamente carico, spesso espresso in percentuale.Il suo intervallo di valori è 0~1. Quando SOC=0, indica che la batteria è completamente scarica, mentre quando SOC=1 indica che la batteria è completamente carica.
Il SOC è un parametro importante che riflette lo stato di utilizzo di una batteria ed è uno dei parametri più importanti in un sistema di gestione della batteria (BMS), perché il SOC di una batteria non può essere misurato direttamente ma può essere stimato solo attraverso parametri come batteria tensione terminale, corrente di carica e scarica e resistenza interna. Questi parametri sono anche influenzati da vari fattori incerti come l’invecchiamento della batteria, i cambiamenti della temperatura ambientale e lo stato di guida del veicolo, quindi una stima accurata del SOC è diventata un problema urgente da risolvere nello sviluppo di veicoli elettrici.
Nel campo dei veicoli elettrici, una stima accurata del SOC è di grande importanza per migliorare l’utilizzo della batteria, prevenire il sovraccarico e lo scaricamento eccessivo, prolungare la durata della batteria e garantire la sicurezza e l’affidabilità dei veicoli elettrici. Pertanto, il sistema di gestione della batteria (BMS) dei veicoli elettrici solitamente include la funzione di stima del SOC per ottenere il monitoraggio e la gestione in tempo reale dello stato della batteria.
Inoltre, il concetto di SOC è ampiamente utilizzato in altri tipi di sistemi di batterie, come sistemi di accumulo di energia, dispositivi elettronici portatili, ecc., che sono parametri importanti utilizzati per descrivere la capacità rimanente della batteria.
SOH
SOH, noto anche come Stato di Salute, si riferisce allo stato di salute di una batteriae viene utilizzato per descrivere il grado di invecchiamento o deterioramento della batteria. È un parametro importante utilizzato nei sistemi di gestione della batteria (BMS) per valutare le prestazioni della batteria.
La definizione di SOH può essere espressa come percentuale della capacità massima attuale di una batteria rispetto alla sua capacità originale. Con l'utilizzo delle batterie e con il passare del tempo, all'interno della batteria si verificheranno una serie di cambiamenti fisici e chimici, come una diminuzione delle sostanze attive, un aumento della resistenza interna, ecc. Questi cambiamenti ridurranno gradualmente la capacità e le prestazioni della batteria. la batteria. Perciò,misurando la capacità massima attuale della batteria e confrontandola con la capacità originale, si può ottenere il valore SOH della batteria per valutarne lo stato di salute.
Una valutazione accurata dell’SOH è fondamentale per i veicoli elettrici, i sistemi di accumulo dell’energia e altri sistemi di batterie che richiedono funzionamento e affidabilità a lungo termine. Può aiutare gli utenti a comprendere la durata rimanente delle batterie, prevedere quando le batterie devono essere sostituite e ottimizzare l'utilizzo delle batterie e le strategie di manutenzione. Inoltre, la valutazione dell’SOH può fornire un feedback importante ai produttori di batterie per migliorare la progettazione e i processi di produzione delle batterie, aumentare la durata e l’affidabilità delle batterie.
Va notato che il metodo di valutazione dell'SOH può variare a seconda dei diversi tipi di batterie e degli scenari applicativi. I metodi di valutazione comuni includono test di capacità, test di resistenza interna, analisi della curva di tensione, analisi di capacità incrementale (ICA) e analisi di tensione differenziale (DVA). Ciascuno di questi metodi presenta vantaggi e svantaggi ed è necessario scegliere il metodo di valutazione appropriato in base alla situazione specifica.
DOD
DOD, noto anche come profondità di scarica, si riferisce alla percentuale della capacitàrilasciato da una batteria durante l'uso rispetto alla sua capacità nominale. Questo parametro viene utilizzato per descrivere il grado di consumo della batteria durante l'uso.
La profondità di scarica ha un impatto significativo sulle prestazioni e sulla durata delle batterie. In generale, maggiore è la profondità di scarica di una batteria, minore è la sua durata. Poiché ogni scarica profonda provoca danni alla struttura interna e alle sostanze chimiche della batteria, questi danni si accumulano gradualmente, portando infine a una diminuzione delle prestazioni della batteria e a una durata di vita ridotta.
Pertanto, quando si utilizzano le batterie, è necessario evitare il più possibile lo scaricamento completo per prolungare la durata della batteria. Allo stesso tempo, è necessario prestare attenzione anche allo stato di carica della batteria ed evitare sovraccarichi e scarichi eccessivi, che possono avere effetti negativi sulla batteria.
Il DOD è un importante parametro di monitoraggio in settori quali i veicoli elettrici e i sistemi di accumulo dell’energia. Monitorando il DOD della batteria in tempo reale, è possibile comprenderne lo stato di utilizzo, prevederne la durata rimanente e adottare misure corrispondenti per ottimizzare le strategie di utilizzo e manutenzione della batteria. Inoltre, nel sistema di gestione della batteria (BMS), le strategie di carica e scarica vengono regolate in base al DOD della batteria per proteggerla e prolungarne la durata.
SOE
SOE, noto anche come Stato dell'Energia,è un parametro che descrive l'energia rimanente attuale di un sistema di batterie o di un sistema di accumulo di energia. A differenza del SOC (Stato di carica),Il SOC si concentra principalmente sulla percentuale di capacità rimanente della batteria rispetto alla sua capacità totale, mentre il SOE si concentra maggiormente sull'energia effettivamente disponibile del sistema, considerando l'impatto di fattori quali l'efficienza della batteria, la temperatura e l'invecchiamento sull'energia effettivamente disponibile.
Negli scenari applicativi come i veicoli elettrici e le stazioni di accumulo dell'energia, l'SOE è un parametro importante che può aiutare gli utenti o i sistemi a comprendere in modo più accurato lo stato energetico dell'attuale sistema di batterie o di accumulo dell'energia e a prendere decisioni più ragionevoli in materia di ricarica, scarica o utilizzo. . Ad esempio, nei veicoli elettrici, monitorando l'SOE, è possibile stimare l'autonomia del veicolo per evitare guasti al veicolo dovuti a batteria insufficiente durante la guida; Nelle centrali elettriche di accumulo di energia, monitorando le aziende statali, il piano di carico e scarico del sistema di accumulo di energia può essere organizzato in modo ragionevole, migliorando l’utilizzo e l’economia del sistema di accumulo di energia.
Va notato che la stima della SOE è più complessa della SOC perché richiede la considerazione di più fattori come l’efficienza della batteria, la temperatura, l’invecchiamento, ecc. Pertanto, nelle applicazioni pratiche, sono necessari algoritmi e modelli più complessi per stimare la SOE. Nel frattempo, a causa delle diverse caratteristiche e degli ambienti di utilizzo dei diversi sistemi di batterie o sistemi di accumulo dell’energia, anche i metodi e l’accuratezza della stima SOE possono variare.
In sintesi, il SOE è un parametro importante che descrive l’attuale energia rimanente di un sistema di batterie o di un sistema di accumulo di energia ed è di grande importanza per migliorare l’utilizzo e l’economia del sistema. Con il continuo sviluppo dei veicoli elettrici e della tecnologia di accumulo dell’energia, anche i metodi di stima e le applicazioni delle imprese statali verranno continuamente migliorati e ampliati.
OCV
OCV (tensione a circuito aperto)si riferisce alla tensione del terminale di una batteria in uno stato di circuito aperto (cioè quando la batteria non si sta scaricando o caricando). Nella tecnologia delle batterie, l'OCV è un parametro importante che riflette la forza elettromotrice o il livello di tensione della batteria in uno stato specifico.
Per le batterie ricaricabili, l'OCV cambierà con lo stato di carica (SOC) e lo stato di salute della batteria (come invecchiamento della batteria, aumento della resistenza interna, ecc.). Durante il processo di ricarica, all'aumentare del livello della batteria, l'OCV aumenterà gradualmente; Durante il processo di scarica, man mano che il livello della batteria diminuisce, l'OCV diminuirà gradualmente.
La misurazione dell'OCV è fondamentale per i sistemi di gestione della batteria (BMS).può aiutare il sistema a comprendere lo stato attuale della batteria, consentendo una stima accurata della potenza, il controllo della carica, il controllo dello scaricamento e la diagnosi dei guasti.Ad esempio, nei veicoli elettrici, il BMS monitora l’OCV della batteria in tempo reale e regola la strategia di ricarica in base alle variazioni dell’OCV per garantire che la batteria possa essere caricata in modo sicuro ed efficiente.
Inoltre, l'OCV può essere utilizzato anche per valutare lo stato di salute delle batterie. Man mano che la batteria viene utilizzata e invecchiata, la sua resistenza interna aumenta gradualmente, determinando una diminuzione dell'intervallo di variazione OCV durante la carica e la scarica. Monitorando l'andamento delle variazioni dell'OCV, è possibile determinare la capacità rimanente e il grado di invecchiamento della batteria, fornendo una base per la manutenzione e la sostituzione della batteria.
Va notato che la misurazione dell'OCV richiede la garanzia che la batteria sia in uno stato di circuito aperto, ovvero che non vi sia corrente che passa tra gli elettrodi positivo e negativo della batteria. Pertanto, nelle applicazioni pratiche, è solitamente necessario misurare l'OCV dopo che la batteria ha smesso di caricarsi e scaricarsi per un periodo di tempo per garantire l'accuratezza dei risultati della misurazione.
ACR e DCR
Resistenza alla corrente alternata (ACR) e Resistenza alla corrente continua (DCR)sono due parametri importanti nella valutazione delle prestazioni della batteria, che riflettono rispettivamente le caratteristiche di resistenza interna delle batterie nei circuiti CA e CC.
ACR: si riferisce alla resistenza interna di una batteria in un circuito CA, che riflette il grado di ostruzione della batteria alla corrente CA. Di solito, per la misurazione viene utilizzato un segnale di corrente a onda sinusoidale con una frequenza specifica (come 1kHz) e la resistenza interna della batteria può essere approssimata come resistenza ohmica, che è la somma della resistenza di varie parti all'interno della batteria. I risultati della misurazione ACR sono influenzati da vari fattori come la struttura interna della batteria, l'elettrolita, i materiali degli elettrodi, ecc.
Resistenza interna CC DCR: si riferisce alla resistenza interna di una batteria in un circuito CC, che riflette la relazione tra il rapporto tra tensione e corrente della batteria a corrente costante. La misurazione della DCR comporta in genere l'applicazione di una corrente CC costante ai terminali della batteria e la misurazione della caduta di tensione risultante. DCR non include solo la resistenza ohmica, ma anche la resistenza alla reazione elettrochimica e la resistenza alla diffusione, quindi può riflettere in modo più completo le caratteristiche di impedenza interna della batteria.
OVP
OVP (protezione da sovratensione) si riferisce alla protezione da sovratensione della batteria. Quando la tensione della batteria supera una determinata soglia di sicurezza, vengono utilizzati specifici meccanismi di protezione e progettazione del circuito per interrompere o limitare l'alimentazione, proteggendo così la batteria e i circuiti successivi da eventuali danni. Il suo principio è simile alla protezione da sovratensione nei sistemi di alimentazione, ma si concentra maggiormente sullo scenario applicativo specifico delle batterie.
Con la divulgazione dei prodotti elettronici e il continuo sviluppo della tecnologia delle batterie, la sicurezza delle batterie, come componente chiave per lo stoccaggio e la fornitura di energia, è sempre più apprezzata. La sovratensione delle batterie può non solo causare danni alla batteria stessa, ma anche portare a gravi conseguenze come incendi ed esplosioni. Pertanto, l'OVP della batteria è diventato un mezzo importante per garantire la sicurezza della batteria e prolungarne la durata.
OCP
L'OCP (Over Current Protection) è un meccanismo di protezione del circuito utilizzato per impedire che la corrente in un circuito superi un valore predeterminato, evitando così situazioni pericolose quali danni alle apparecchiature o incendi. La protezione da sovracorrente è ampiamente utilizzata in vari campi come sistemi di alimentazione, apparecchiature elettroniche e azionamenti di motori.
Il principio di funzionamento della protezione da sovracorrente OCP si basa sul rilevamento e sul confronto della corrente. Quando la corrente nel circuito supera la soglia preimpostata, il dispositivo di protezione da sovracorrente risponderà rapidamente interrompendo l'alimentazione, riducendo la tensione o regolando i parametri del circuito per limitare la corrente e proteggere la sicurezza del circuito e dell'apparecchiatura.
OTP
OTP (protezione da sovratemperatura)è un importante meccanismo di protezione di sicurezza nei dispositivi di ricarica, volto a prevenire danni o incidenti di sicurezza causati da una temperatura eccessiva durante il processo di ricarica.
Il meccanismo di protezione da sovratemperatura OTP monitora la temperatura del dispositivo di ricarica e adotta le misure corrispondenti quando la temperatura supera una soglia di sicurezza preimpostata, come ridurre la potenza di carica, interrompere la carica o interrompere l'alimentazione, per evitare il surriscaldamento del dispositivo. Questo meccanismo è solitamente integrato nel chip di controllo o nel modulo di gestione dell'alimentazione del caricabatterie, monitorando la temperatura del dispositivo in tempo reale attraverso sensori di temperatura e confrontandola con soglie preimpostate.
Durante il processo di ricarica, la temperatura del dispositivo aumenta gradualmente a causa del calore generato dalla corrente che passa attraverso il resistore e del calore rilasciato dalle reazioni chimiche interne della batteria. Se la temperatura è troppo elevata e non viene controllata in modo tempestivo, potrebbe portare a gravi conseguenze come danni alla batteria, invecchiamento del circuito e persino incendio. Pertanto, la protezione da surriscaldamento della ricarica OTP è di grande importanza per garantire la sicurezza della ricarica e prolungare la durata delle apparecchiature.
